Medidor Geiger con D1 mini:
Te voy a mostrar como hacer un medidor Geiger y conectarlo a la web de Radmon para que recoga datos y los guarde Online para poder chekear si estamos siendo irradiados con radiación ionizante.
La web de Radmon recoge datos de medidores Geiger de todo el mundo y guarda sus datos.
Puedes consultar cualquier medidor y ver sus mediciones tanto actuales como las guardadas.
Lo que haremos sera usar un modulo D1 mini que es una conector wifi programable para enviar los datos recogidos por el contador geiger a la web de Radmon, está programado para recoger datos cada minuto.
Para alimentar el D1 mini y el Geiger usaremos una Power bank solar.
Materiales que necesitamos;
D1 mini, cables de conexión, medidor Geiger y power bank.
D1mini:

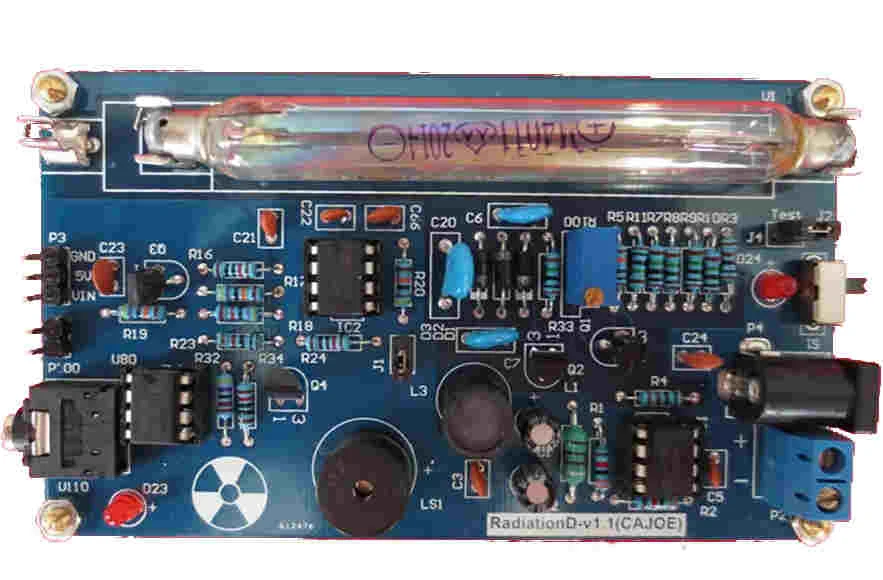

Medidor Geiger:
Cable con pines hembra:
POwer Bank:

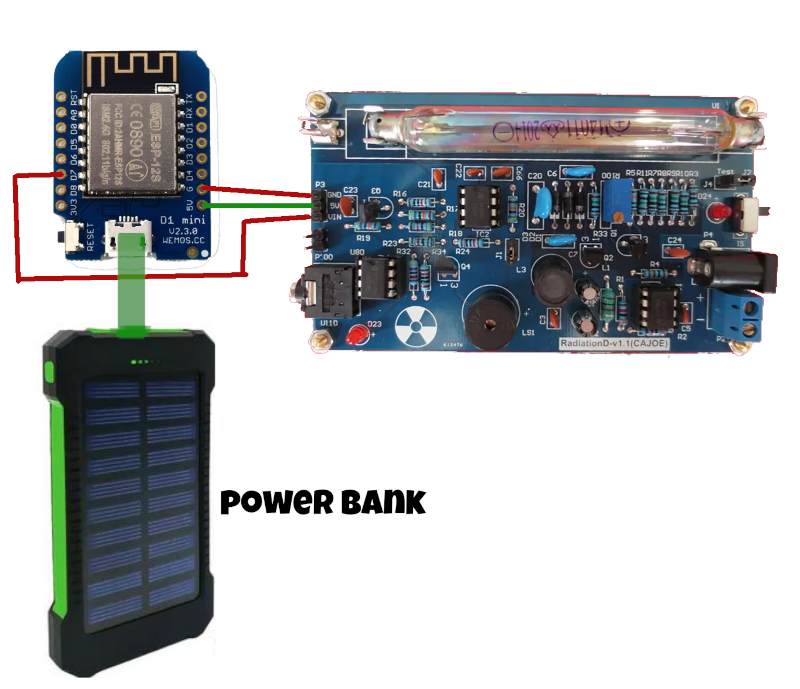

Conexiones:
Vamos con el Tutorial:
Paso uno:
Registrarse en Radmon
Nos registramos en la aplicación con mail usuario y contraseña,
Nos enviaran mail de confirmación, si no nos llega este mail de conformacion probaremos con otro mail que no sea de gmail o yahoo.. yo lo hize con uno de protonmail.
En el registro tendremos que introducir el factor de escala de nuestro tubo Geiger. Cada tubo tiene un fator de escala. Si usas el tubo que se recomienda en este tutorial, el factor de escala es: 0,0057
También nuestra localización en latitud y longitud, que la podremos sacar de google maps.
Nos pedirá una segunda contraseña para enviar datos.
Paso dos:
Cargar el programa al D1 mini:
Conectaremos el D1mini a través de una cable usb al ordenador.
Para introducir el sofware en nuestro D1mini usaremos una aplicación que lo hace de forma automática,
Usaremos el navegador crhome y entramos en la web: https://install.espgeiger.com/
Selecionamos Pulse en el menu y nos preguntará en que puerto lo queremos instalar, elegimos el del medidor Geiger que estará conectado al ordenador por un USB.
Una vez finalizada la instalación debemos configurar el sofware con nuestros datos de wifi para que se conecte a nuestra red y con nuestros datos de Radmon para que envie los datos a nuetsra cuenta.
1_ vamos a nuestras conexiones wifi y aparecerá una llamada Geiger, nos conectamos a ella y abrimos una nueva ventana de navegador.
Nos deberá aparecer esta ventana:
Pulsamos en configure wifi e introducimos nuestros datos de conexión wifi. Nombre de la red y contraseña.
Una vez echo esto aparecerá una direcion ip y nombre de direccion web con este formato: http://ESPGeiger-XXXXXX.local
Abrimos una nueva ventana de navegador y ponemos esa direccion web o bien la ip y accedemos a esta otra página de configuración:
y aquí introducimos nuestro usuario de radmon y la contraseña de enviar datos.
Ya solo falta conectar los cables del D1mini y el Geiger y alimetar el D1mini a traves del usb con el Power Bank.
Y LOS DATOS DEBERIAN VERSE EN EL MAPA DE RADMON
